离子阱
Quantinuum 在 Helios 上跑出每轮 4.6×10⁻⁵ 的比特错误率
Quantinuum 于 2026 年 9 月 9 日公布 Helix 在 Helios 系统上的结果:每比特每轮错误率 4.6×10⁻⁵,跨 20 轮 syndrome(错误征状,纠错时反复读出的错误指纹)测量给出逻辑 GHZ 态 99.925% 的保真度下界[50]。
除这两项数字外,Helios 商用系统全部比特对的双比特门保真度、全纠错逻辑比特数量与物理逻辑编码比,该来源均未披露。这次的意义在于逻辑态保真度的可验证下界已被推到与物理门保真度同一量级,而且是在 20 轮重复测量后仍成立,不是单发快照。
还差什么:离子输运开销与线路重复率仍是该路线的扩展瓶颈,比特数停留在几十到几百量级的结构性限制没有被这次结果改变。
集成激光芯片驱动单比特门做到 99.61%
研究者用集成激光芯片而非台面体光学系统驱动囚禁离子,实现 99.61% 的单比特门保真度,并生成保真度 92.35% 的双比特纠缠[33]。
技术含义:首次性不在保真度数字上——离子阱单比特门的公开最好水平是 Helios 的 99.9975%,单对双比特门已到 99.99%,92.35% 的双比特纠缠落后近三个数量级的误差——而在于把过去必须靠笨重光学平台完成的相干控制搬到了紧凑光子学芯片上。
格局影响:谁受影响是明确的——所有想把离子阱从机架规模推向量产规模的厂商,光路体积与对准稳定性是比保真度更早撞墙的那堵墙;但在集成光路把双比特保真度拉回 99.9% 以上之前,这条路线还只是工程预研。
超导
IQM 的逻辑比特机定名 LUMI-IQ,四国联合出资
继 09/09 报道 IQM 与 VTT 的 300 比特 Radiance 路线之后,IQM 公布了另一条升级路径:面向逻辑比特的超导系统 LUMI-IQ 将部署于芬兰 LUMI 超算基地,由芬兰、捷克、挪威、波兰四国联合出资,分阶段交付,2027 年先上一台 IQM Halocene H4,150 物理比特,具备早期量子纠错能力[31]。
本次增量相对前一报道有三处:出资方从芬兰一国扩到四国、系统被单独命名并绑定 LUMI 超算、交付被拆成明确的分阶段升级到逻辑比特。
对照公开水平:超导路线纠错的金标准仍是 Google Willow 的表面码误差压制因子 Λ≈2.1、码距 d=7 且首次演示实时纠错闭环,用 105 个物理比特。150 物理比特能支撑几个逻辑比特、码距做到多少,IQM 尚未公布,这是判断这台机器成色的唯一关键数字。
读出功耗被压到 0.3 mW 量级
Chalmersnext Labs 测出:读出保真度高于 80% 时所需的低噪声放大器功率约 0.3 mW,比此前所需低一个数量级;并且最优的低噪声放大不由最低噪声或最高增益决定,而取决于 HEMT 器件中的铟含量[34]。
技术含义:这不是保真度纪录——超导读出保真度的公开水平是 98% 到 99.5%——而是功耗-保真度权衡曲线上的一个新点,同时指出了行业常用的放大器基准指标选错了变量。
格局影响:稀释制冷机的热预算是万比特级扩展的硬约束,每条读出链路省下的毫瓦会乘以比特数。受影响的是所有做低温控制电子学的供应商,时间尺度是下一代读出链路的设计周期,以季度计。
操作速度报称提升到此前的 1000 倍
一项研究报道量子操作速度提升到此前的 1000 倍,理由是操作耗时越长、受外界扰动与计算错误的累积就越多[7]。该条摘要未披露技术路线、门时长的绝对数值与保真度代价,在这三项数字公布前,该倍数无法与任一路线的公开门时基线对照(超导双比特门 20 至 100 ns、离子阱 10 至 500 µs、中性原子 0.1 至 1 µs)。
SuperQ 在滑铁卢大学建造 Super Nova 处理器
SuperQ Quantum Computing 的模块化混合计算机 Super Nova 正在滑铁卢大学 Matteo Mariantoni 教授的实验室完成硬件制造[24]——模块化是超导路线绕开单芯片良率天花板的主流答案,但该条未给出比特数与保真度,尚不构成能力主张。
中性原子
planqc 的 1000 比特机首批硬件进驻 LRZ
MAQCS 项目的硬件已运抵德国莱布尼茨超算中心(LRZ),用于推进 planqc 的 1000 比特中性原子量子计算机[36]。
对照公开水平:中性原子的规模纪录是 Atom Computing 的 1180 个物理比特(1225 个位点),逻辑比特纪录是 QuEra 用 448 个物理比特实现的 96 个逻辑比特。planqc 的 1000 比特目标属于追赶头部规模,而非刷新。
还差什么:该路线的公认短板是中路测量与 1 至 10 Hz 的线路重复率——比特再多,每秒只能跑几次线路,实用化的吞吐量仍不成立。
富士通把 STAR 架构搬到中性原子处理器上验证
富士通与 Yaqumo 合作,在 Yaqumo 的中性原子处理器上实验验证富士通的 STAR 架构,目标是降低物理比特开销、改进纠错,并接入富士通的 Open Quantum Toolchain 让外部用户访问多种硬件[17]。
技术含义:物理逻辑编码比是纠错经济性的核心指标,当前公开最优为 Quantinuum 的 2:1,中性原子路线约 4.7:1,超导表面码为 105:1。STAR 架构此前主要在超导语境下讨论,此次是把它拿到中性原子硬件上做验证。
格局影响:09/07 报道 NEC 退出超导硬件后,富士通成为日本主要的企业级超导硬件开发者,此举说明它同时在中性原子上下注,不把架构绑死在一条路线上。
光子与固态自旋
碳化硅网络节点做到 82% 双光子干涉可见度,8.4 小时才需重校一次
碳化硅色心节点的双光子干涉可见度维持在 82%,p-i-n 二极管偏压平均每 8.4 小时才需重新调整一次[25]。
技术含义:此前同类实验需要为谱稳定性频繁重校准,8.4 小时的无人值守窗口把实验开销降到可连续运行的量级——这不是保真度指标的进步,而是运行时长指标的进步。
格局影响:量子中继节点要进入现场部署,重校准间隔比峰值性能更关键;受影响的是量子网络硬件供应商与运营方,尺度以年计。
双生光子跨越巴西瓜纳巴拉湾 7 公里
研究者在巴西瓜纳巴拉湾完成 7 公里的纠缠光子对分发[44]——城市水域环境下的实地链路验证,南半球的量子网络基础设施从实验室走向市政地理。
Singular Photonics 推出 Litavis SPAD 图像传感器
Singular Photonics 发布 Litavis 单光子雪崩二极管(SPAD,能数出单个光子的探测器)图像传感器[47]——单光子探测器件从科研定制走向商品化目录,量子成像与激光雷达是同一供应链的两个出口。

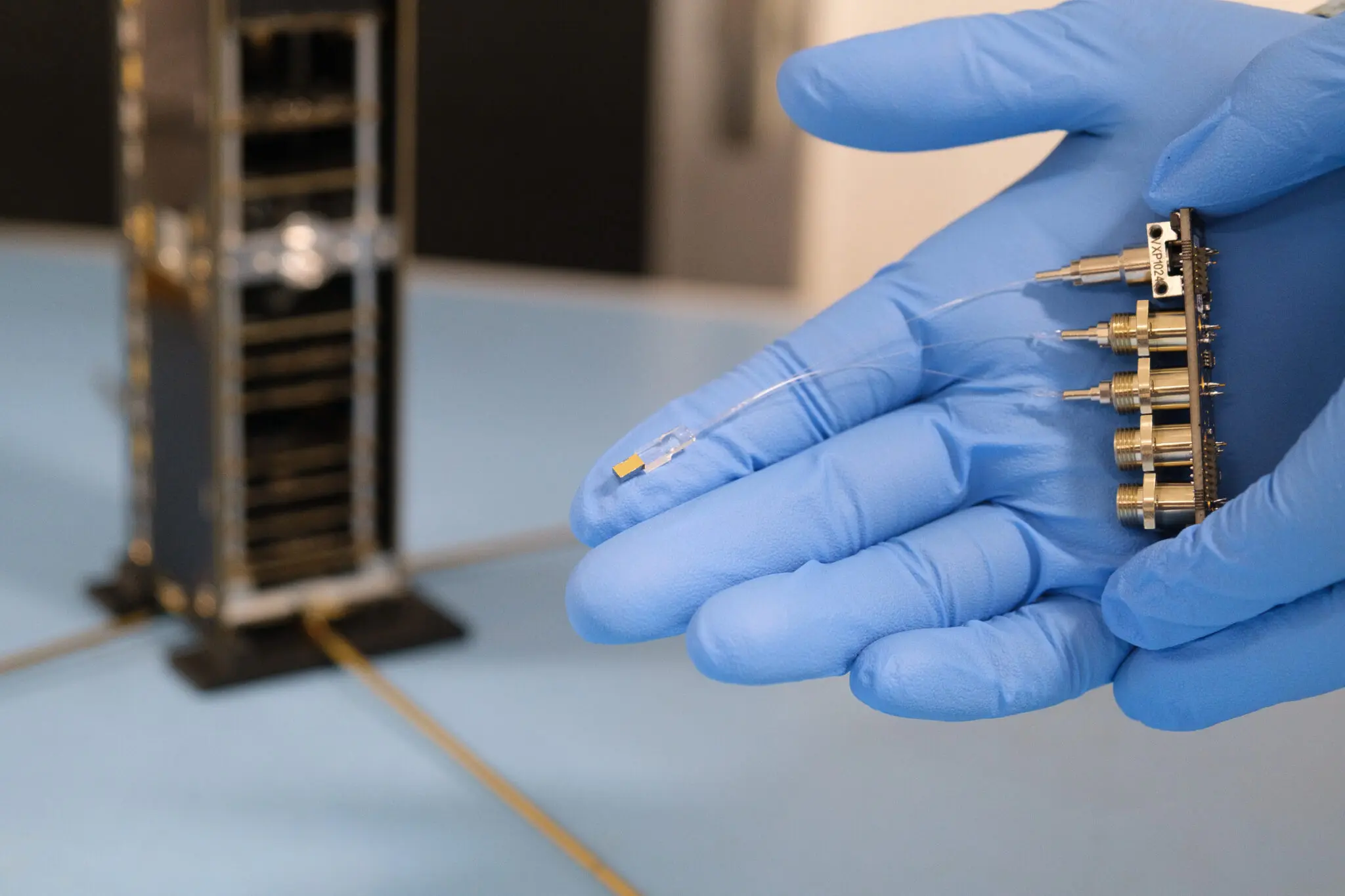

TriPleX 光子芯片将首次上天
代尔夫特理工大学(TU Delft)建造的卫星将把首块 TriPleX 光子芯片送入太空,演示面向未来行星探测的新型传感系统[29]——空间辐照与热循环环境下的在轨数据,是集成光子学能否进入航天供应链的准入门槛。
