离子阱

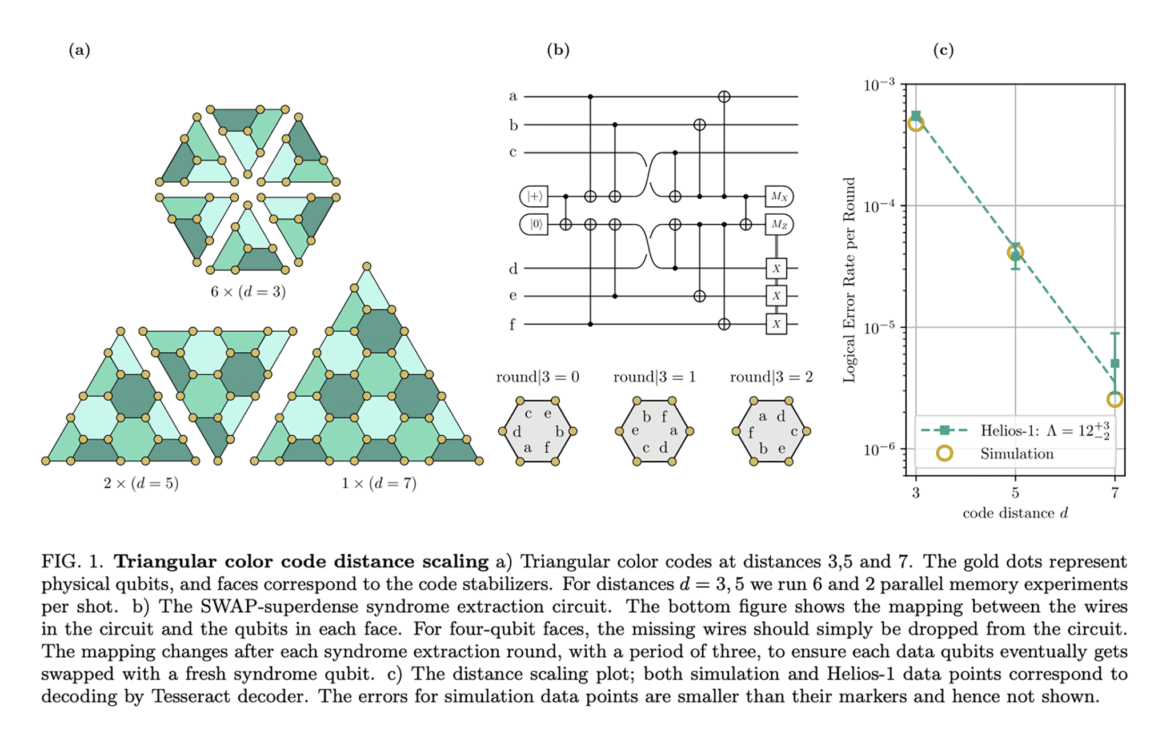

继北京时间2026年10月19日报道逻辑比特(纠错保护的信息单元)内存出错率压至5×10⁻⁶后,Quantinuum披露Helios离子阱芯片在运行码距(抗错冗余能力指标)为7的色码(二维拓扑容错纠错法)时,单轮纠错耗时接近200毫秒(约20万微秒)[13]。
在误差压制上,该系统平均每增大一级码距使错误率下降约12倍,压制因子达12,相当于谷歌Willow超导表面码(二维网格排布纠错法)基线(Λ≈2.1)的5.7倍,双比特门(双粒子纠缠逻辑操作)保真度未披露[13];但约0.2秒一轮的纠错周期暴露了离子阱路线的物理瓶颈——受制于离子穿梭输运开销与激光冷却延迟,其实际执行主频仅约5赫兹,落后超导路线纳秒级门时(20至100纳秒)达六个数量级,在长算法中仍面临环境退相干(量子态衰减退化)累积的物理硬伤[13]。这一进展确立了离子阱在高精度存储上的优势,但倒逼硬件商攻关低延迟离子路由方案以满足容错计算需求。
英国量子硬件企业Universal Quantum公布新型纠错解码器,实测减少了模块化离子芯片互联时的通信纠错开销与传输误码[31]。该方案通过自适应校验拓扑降低跨芯片传输离子与光子链路的测量延迟[31],为突破单芯片物理囚禁上限、构建千比特分布式离子阱集群扫清通信障碍。
牛津大学科研团队在实验室内将不同元素组成的混合双离子纠缠态相干时间延长至超过10秒[60]。该技术利用异种离子天然免疫测量光散射串扰的物理特性,相干时间较常规非时钟态离子大幅延长,逼近单种属离子时钟态秒级基线[60],加速量子中继器与分布式节点抗串扰接口的实用化。
中性原子

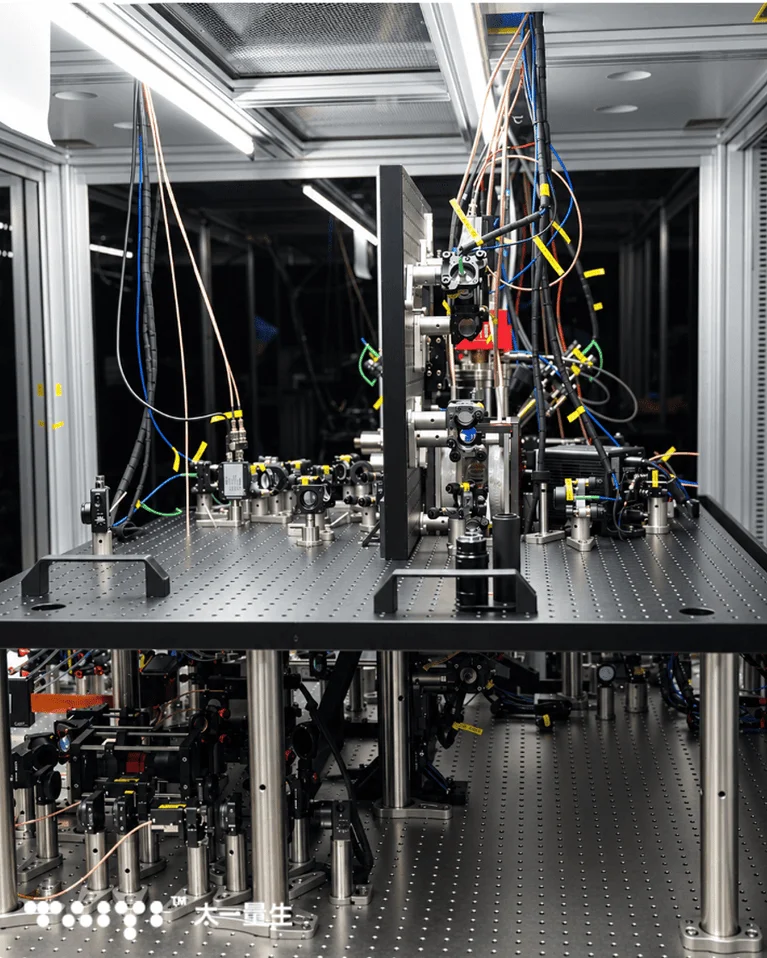

太乙量子在成立九个月内完成累计超10亿元人民币(约1.496亿美元)融资并晋升独角兽,专注研发基于镱原子的容错量子计算硬件,并开源了底层编译器与控制工具链LUOSHU[16]。
当前中性原子路线公开SOTA由Atom Computing保持1,180物理比特规模,QuEra于Nature 2026验证了96个逻辑比特;太乙量子选用镱原子双价电子能级,旨在将两比特门保真度推向哈佛大学创下的99.5%基线,但距离实用化仍受制于该路线1至10赫兹的循环重复率短板与穿梭装载损耗,其实测硬件指标与后选择率(剔除错误后的有效数据比率)仍有待同行评审公开数据检验[16]。本轮注资打破了北美对高精度中性原子赛道的资本垄断,预计2027年前将催化国内整机竞性格局形成。
半导体与自旋量子点
科研人员在半导体量子点器件中利用纯面内电场调控电子空穴自旋量子比特,单比特门保真度实测突破99%[23]。
自旋量子点路线公开SOTA单比特门保真度通常要求≥99.9%(如Diraq在1开尔文温区实现99.85%),双比特门SOTA最高为澳大利亚SQC创下的99.99%;本次空穴自旋突破99%门槛,成功利用面内场构型规避了价带空穴的各向异性强退相干噪声,但该路线整体仍受限于十比特以内的微小规模(SOTA器件级≤12比特)与偏低的门操作寿命比(10²至10³)[23]。该成果证实空穴自旋无需片上微磁体即可实现全电学高速操纵,坚定了芯片制造巨头利用成熟半导体产线代工量子芯片的信心。
超导与新型量子比特
法国量子初创企业爱丽丝与鲍勃在法国国防创新局PROQCIMA项目下完成三款猫量子比特演示芯片测试[30]。猫量子比特(利用谐振腔非线性光子态内禀抑制位翻转的超导单元)在硬件层面自发抑制位翻转错误,将纠错编码冗余比从传统超导表面码的105:1(谷歌Willow基线)降至数十比一,但其相位翻转率随光子数增加而上升,且两比特门保真度仍落后于超导生产系统99.5%至99.9%的中位基线[30]。法国主权资本的深度介入确立了欧洲在紧凑型超导路线上的自主壁垒。
加拿大初创公司Iceberg Quantum完成600万美元种子轮融资,并公布首个全栈容错架构Pinnacle,主打低温芯片互联与低冗余纠错解码[29]。资金将直接投入首批原型芯片流片测试,加剧北美早期容错硬件方案的技术竞逐。
光量子与网络
研究人员利用人工巨原子(尺度与微波波长相当的超导人工结构)耦合一维波导,在无任何外加控制脉冲的条件下实现保真度超过99%的确定性量子态单向转移[24]。该方案免去了高频时钟脉冲引入的相位抖动,转移保真度跨过99%门槛,逼近光纤芯片间互连99.72%的SOTA基线,但其实际低温系统损耗预算仍需工程验证[24]。这一物理机制为模块化超导计算机机柜间互联提供了低功耗无源接口方案。
美国博尔德初创企业EMode Photonix获得100万美元种子前轮融资,推进集成化确定性单光子源芯片研发[20]。资金注入将加速解决光量子计算上游高纯度光源制造痛点,服务光量子干涉网络搭建。
